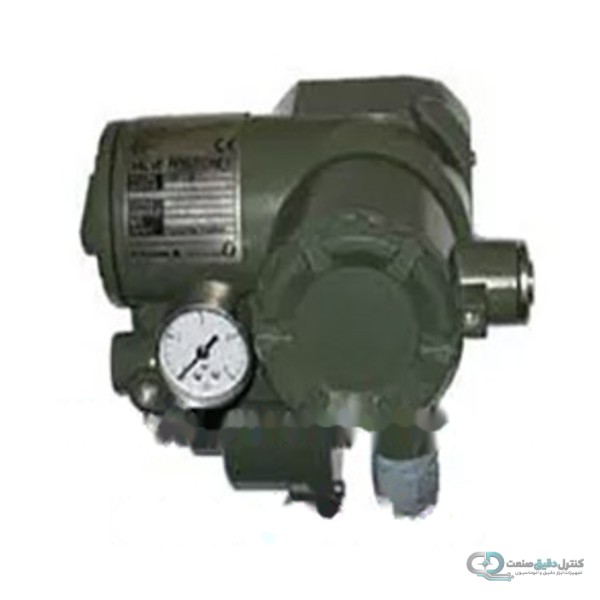

آی تو پی پوزیشنر یوکوگاوا مدل YVP110

توضیحات

آی تو پی پوزیشنر یوکوگاوا YVP 110

پویزیشنر شیر یا ولو YVP110 یوکوگاوا بر پایه ی پروتوکول فیلد باس (Fieldbus) از ارتباط دیجیتالی برای کنترل یک اکچوییتور نیوماتیکی سوار شده بر یک کنترل ولو استفاده می‌شود.

پوزیشنر YVP110 تعلل ارتباطی را کاهش میابد و ویژگی‌های ولو و زمان پاسخگویی را بهبود میبخشد و اثرات ناشی از تغییرات جریان و فشار را کاهش می‌دهد.

کنترل ولو قابل استفاده برای این منظور می‌تواند لینیر (Linear) یا روتاری (Rotary) باشد.

پوزیشنر یوکوگاوا YVP110 کارکرد مفید بلند و دوام خوبی دارد و از یک مدول ای تو پی (I/P) یا همان مبدل جریان به فشار کوچک و استفاده می‌نماید.

محصول ویژگی‌های دینامیکی نیز دارد که به معنی قابلیت تشخیص سیگنال‌های کوچک را دارد.

این قایلیت به این منظور اضافه شده تا عملکرد سیستم‌های کنترل نیروگاه‌ها را ارتقا دهد و در نتیجه کیفیت محصولات فرآیندی را افزایش دهد.

از ویژگی‌های دیگر می‌توان به اندازه ی کوچک و سبکی آن اشاره کرد.

پوزشینر یوکوگاوا YVP110 دارای مانیتور سیگنالی بازکننده ی شیر یا ولو، مانیتور سیگنالی فشار خروجی شیر یا ولو (به صورت آپشنال)، قابلیت تغییر ویژگی‌های مقدار جریان یا فلو، قابلیت تایت شات آف (هماهنگی بین کنترل کنندگی و تایت شات آف)، اتو تونینگ (تنظیم خودار صفر/اسپن و پارامترهای کنترل و … است.

پوزیشنر یوکوگاوا YVP110 تنها از پروتوکول فیلد باس (Fieldbus) استفاده می‌نماید و می‌تواند برای اکچوییتور از Single acting یا Double Acting استفاده نماید.

همچنین محصول دارای آپشن‌های قابل انتخاب وسیعی برای استانداردهای ضدانفجار برخوردار است. در رابطه با نصب و راه‌اندازی محصول، این کار با استفاده از برنامه ی YVP20S راحت تر و آسان تر انجام می‌شود.

چه چیزی پوزیشنر یوکوگاوا YVP110 را از دیگر محصولات متمایز می‌سازد؟

پویزیشنر یوکوگاوا YVP110 به دلیل وزن کم آن، سایز نسبتاً کوچک آن و قابلیت‌های جدید آن که به آن‌ها اشاره شد از تمایز ویژه‌ای نسبت به محصولات دیگر برخوردار است.

متریال بکار گرفته در این دستگاه

هوزینگ: آلومینیوم ریخته گری

جنس رنگ: پودر رزین پلی اورتان پخته شده

رنگ: سبز (Munsell 0.6GY3.l / 2.0 یا معادل آن)
ارتباطات

دیجیتال:پایه تجهیزات داخلی

ولتاژ تغذیه

9 تا 32V DC برای استفاده عمومی و نوع ضدعفونی

9 تا 24 ولت DC برای نوع ذاتی ایمن مدل Entity

9 تا 17.5 ولتاژ DC برای مدل ایمن نوع FISCO
شرایط ارتباط خطی

ولتاژ منبع تغذیه: 9 تا 32 ولت DC

جریان تامین: ۱۷ میلی‌آمپر (حداکثر)

سیگنال‌های خروجی و مقیاس فشارسنج:اندازه‌گیری فشار می‌تواند بدون اندازه مشخص در استاندارد باشد

نام واحد فشار برای مدل غیر اندازه‌گیری Pa است.
عملیات دستی

با استفاده از خودکار / دستی (A / M) سوئیچ انتقال

محدوده تنظیم صفر:-۱۵ تا ۸۵٪ فاصله

دامنه تنظیم دامنه:در حدود ۳۰۰٪ از فاصله

محدوده انتقال ولو

حرکت خطی:10 to 100 mm (0.4 to 4.0 inch) و (Rotation Range: ±10 to ±25 deg)

حرکت گردشی: ۲۰ تا ۹۰ درجه
محدودیت‌های دمای محیط

عملگر تک عملگر

-۴۰ تا ۸۵ درجه سانتی‌گراد (۴۰ – تا ۱۸۵ درجه فارنهایت)
دو عملگر عمل

-۴۰ تا ۶۰ درجه سانتی‌گراد (۴۰ – تا ۱۴۰ درجه فارنهایت) برای استاندارد

-۱۰ تا ۸۵ درجه سانتی‌گراد (۱۴ تا ۱۸۵ درجه فارنهایت) برای دمای بالا

استفاده با گزینه کد / HT

محدوده رطوبت محیط

5 تا 95 ٪ RH در دمای 40 درجه سانتی‌گراد (104 درجه فارنهایت)

استانداردهای مطابقت EMC:EN61326، AS / NZS CISPR11

درجه حفاظت:IP65، NEMA4X
ارتباطات

اتصال هوا: Rc 1/4 یا 1/4 NPT مادگی

اتصال برق: G 1/2، 1/2 NPT، M20 و Pg13.5 مادگی
وزن

عملگر تنها عملگر: ۲.۴ کیلوگرم (۵.۳ پوند)

عملگر دو بار عمل: ۲.۸ کیلوگرم (۶.۲ پوند)
مشخصات عملکرد

خطی بودن

عملگر تک عملگر:0.5 ٪ از Span (از جمله ارتباطات)

دو عملگر عمل 1.0 ٪ از Span (از جمله لینک‌ها)
هیسترزیس

عملگر تنها عملگر: ۰.۳٪ از فاصله

دو عملگر عمل: ۰.۵٪ از فاصله

اثر درجه حرارت محیط:0.08 ٪ از Span / ° C

اثر موقعیت: 0.3 ٪ از Span / 90 Deg

اثر ارتعاش: (2 ٪ از Span در 2G 15 تا 2000 هرتز)

تولید این تجهیز متوقف شده است و محصول جایگزین آن پوزیشنر فیلدباس میسونیلان می‌باشد
