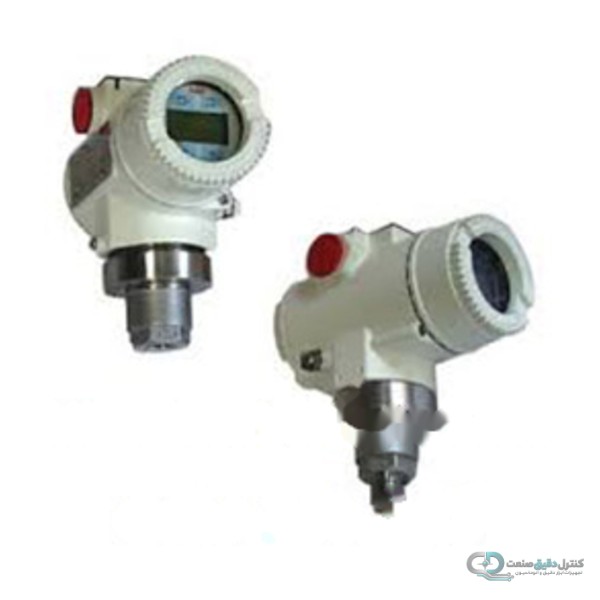

ترانسمیتر فشار ای بی بی 264HS ABB

ترانسميترهای فشار (مانند ترانسميتر فشار ABB ايتاليا 264HS) روي لوله ها و مخازن نصب میشوند و فشار سیال در تماس با خود را اندازه گیری و سیگنال مناسب را به اتاق کنترل یا کنترلر منتقل میکند. ترانسميترها از سه قسمت اصلي سنسور، آمپلیفایر و ترانسديوسر تشکیل شده اند. در زمان حاضر اغلب ترانسمیترها سیگنال خروجي ۴ تا ۲۰ ميلي آمپر و یا فیلدباس را داراهستند و کمتر از ترانسمیترهای نیوماتیکی استفاده میشود.

این تجهیزات از جمله تجهیزات پرکاربرد ابزار دقیق جهت کنترل فرآیندهای صنعتی میباشد که اغلب برای اندازه گیری فشار گاز یا مایع به کار می رود.

ترانسدیوسر وسیله ای است که کار آن تبدیل حالات انرژی به یکدیگر است، یعنی در صورتی که همراه ترانسدیوسر یک سنسور فشار داشته باشیم، پارامتر توسط سنسور فشار اندازه گیری میشود و مقدار مشخص شده به ترانسدیوسر تحویل داده می شود.بعد ترانسدیوسر آن را به یک سیگنال الکتریکی قابل درک برای کنترلر و قابل فرستادن به وسیله سیم های فلزی تبدیل می کند. در نتیجه همیشه خروجی یک ترانسدیوسر سیگنال الکتریکی میباشد که می تواند ویژگیها و پارامترهای الکتریکی نظیر ولتاژ، جریان و فرکانس را در سمت دیگر خط تغییر دهد

مشخصات فنی

پرکننده روغن سیلیکونی: -40 درجه سانتیگراد و +85 درجه سانتیگراد (40- درجه فارنهایت و +185 درجه سانتیگراد)
و)
پرکننده بی اثر و روغن سفید: -20 درجه سانتی گراد و +85 درجه سانتی گراد (4- درجه فارنهایت و
+185 درجه فارنهایت)
حد پایین برای نشانگرهای LCD و واشر Viton: -20 درجه سانتیگراد
(-4 درجه فارنهایت)
حد پایین برای واشر پرفلوئوروالاستومر: -15 درجه سانتیگراد (+5 درجه فارنهایت)
حد بالایی برای کومتر و پرومتر: +70 درجه سانتیگراد (+158 درجه فارنهایت)
حد بالایی برای واشر پرفلوئوروالاستومر: +80 درجه سانتیگراد
(+176 درجه فارنهایت)
توجه: برای برنامه های کاربردی در جو خطرناک به قسمت زیر مراجعه کنید
محدوده دمایی مشخص شده در گواهی / تاییدیه
مربوط به نوع حفاظت مورد نظر
روند
حد پایین
-50 درجه سانتیگراد (-58 درجه فارنهایت)؛ -20 درجه سانتیگراد (4- درجه فارنهایت) برای واشر Viton.
-15 درجه سانتیگراد (+5 درجه فارنهایت) برای واشر پرفلوئوروالاستومر
حد بالا
– روغن سیلیکون، مایع بی اثر و روغن سفید: 121 درجه سانتی گراد (250 درجه فارنهایت)
– واشر پرفلوئوروالاستومری: +80 درجه سانتی گراد (+176 درجه فارنهایت)
ذخیره سازی
حد پایین: -50 درجه سانتیگراد (-58 درجه فارنهایت). -40 درجه سانتیگراد (-40 درجه فارنهایت) برای LCD
شاخص ها
حد بالایی: +85 درجه سانتیگراد (+185 درجه فارنهایت)

کاتالوگ ABB 264HS
