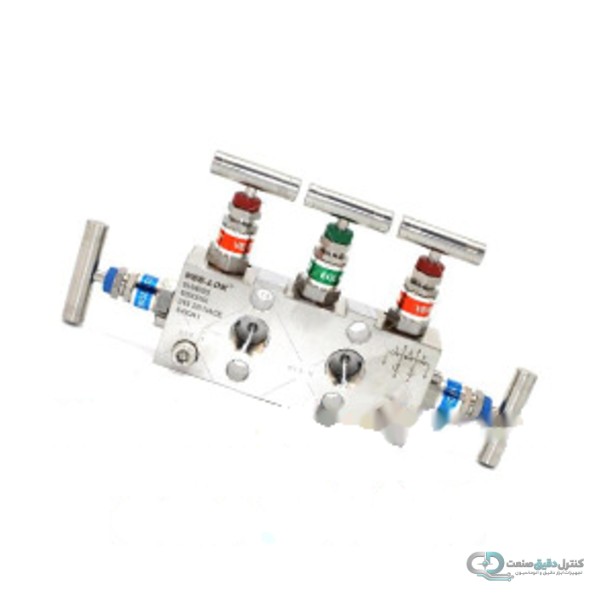

منیفولد ۵ راهه ویکا

منیفولد 5 سوپاپ مجهز به دو دریچه دریچه اضافی است. یک دریچه دریچه در هر طرف فشار به اپراتورها امکان تخلیه هدفمند یک یا هر دو طرف فشار ترتیب اندازه‌گیری را می‌دهد. از طریق نوک اسپیندل غیر چرخان، سایش عناصر آب‌بندی کاهش می‌یابد. این نتیجه، به ویژه با باز و بسته شدن مکرر، در یک افزایش قابل توجه در طول عمر افزایش می‌یابد. از طریق طراحی ضد ضربه سوپاپ، ایمنی کار، به ویژه در مواردی که بارگذاری فشار زیادی دارند، افزایش می‌یابد. به عنوان یک گزینه، ویکا مونتاژ حرفه‌ای شیرآلات و ابزار اندازه‌گیری فشار و سایر لوازم جانبی را به یک محلول آماده برای نصب ارائه می‌دهد، همچنین به عنوان قلاب شناخته می‌شود. برای اطمینان از عملکرد سیستم کامل، یک تست نشت اضافی بر روی قلاب انجام می‌شود.

کاربرد

ابزار اندازه‌گیری فشار را خاموش و تخلیه کنید
برای محیط‌های تهاجمی گازی و مایع که بسیار لزج یا تبلور نیستند، همچنین در محیط‌های تهاجمی
صنعت فرآیند: نفت و گاز، پتروشیمی، صنایع شیمیایی، تولید برق، آب و فاضلاب

ویژگی

طراحی کم سایش به دلیل دوار نخ ریسی چرخان در کاپوت
گشتاور کم و عملکرد نرم دسته شیر حتی در فشار بالا
ایمنی پیشرفته به دلیل طراحی ضد سرپوش ضد ضربه
در صورت درخواست ترکیبی از شیر و ابزار مخصوص مشتری مشخصات
فاصله‌های استاندارد شده از 37 میلی‌متر و 54 میلی‌متر، مناسب برای فشارسنج‌های اختلاف فشار

مشخصات فنی

ASME B16.34
ASME B1.20.1
ASME B31.3
MSS SP-99

اتصال

1/2 NPT female – G 1/4 pressure screw
1/2 NPT male – G 1/4 pressure screw
1/2 NPT female – G 1/2 pressure screw
1/2 NPT male – G 1/2 pressure screw

محدوده فشار

≤ 420 bar or 6000 psi
≤ 690 bar or 10000 psi

محدوده دما

حداقل دمای طراحی 54- درجه سانتی‌گراد [65 -درجه فارنهایت ] است.
سایز سوراخ شیر
4mm (0.16 inch)

متریال

استاندارد: Stainless steel 316 / 316L
سفارشی: Monel400 – Hastelloy 276
